• Thorlabs 數字手持式光功率和能量計表頭

•


• 特點：

• 1.兼容我們的光電二極管、熱敏和熱釋電探頭

• 僅限于PM100D3表頭：兼容熱敏位置和功率探頭

• 2.界面選項：帶條形圖的數值顯示、模擬指針、帶折線圖的數據記錄、帶統計結果的數據記錄

• 3.PM100D3表頭還包含無線充電線圈(無充電器)、Bluetooth®*連接、Pass/Fail以及示波模式、三個可配置用戶設置、26針AUX接口以及軟殼收納袋

PM100D2和PM100D3光功率和能量計表頭是Thorlabs光功率和能量計系列的核心產品，相當于PM100A模擬功率計表頭的數字版本。這兩種表頭(以及需單獨購買的探頭)適用于CW和脈沖光源功率測量、非相干光源功率測量、通用光功率測量、光纖功率測量等應用。PM100Dx系列功率計顯示屏支持亮度調節，并提供暗色、亮色、或黑色背景選項。

PM100D2和PM100D3表頭兼容40余種光電二極管、超薄光電二極管、積分球、光纖、熱敏及熱釋電探頭，測量覆蓋紫外至中紅外波段，支持最高100 kHz帶寬(取決于探頭和設置)。PM100D3表頭還兼容我們的熱敏位置和功率探頭。請?jiān)?em>探頭選擇標簽中查看關于兼容探頭的更多信息，并可在頁面下方購買。

如果需要采用純觸控操作的緊湊型功率計表頭，我們提供PM400電容式觸摸屏功率和能量計表頭。請?jiān)?em>表頭選擇標簽中查看各種功率計表頭及其特性的直接對比。我們也提供無線手持式功率計，它具有一個超薄探頭，并內置OLED顯示屏以及Bluetooth®*和USB連接功能。

表頭設計

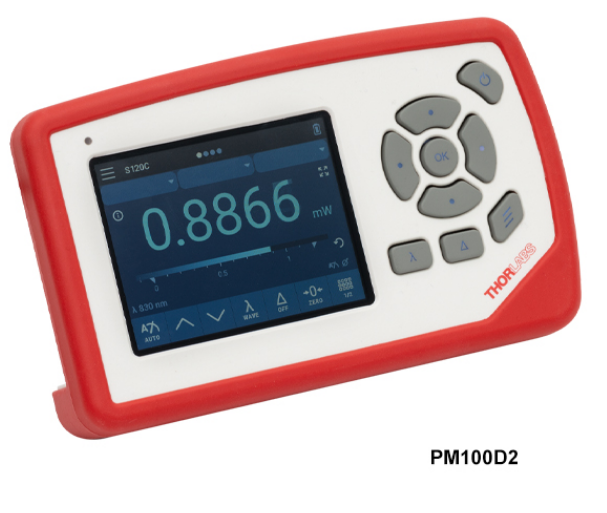

緊湊型外殼配備一塊3.5英寸背光全彩觸摸屏，其分辨率為640 × 480像素，并配有發光按鍵，因此在黑暗實驗室中也很方便操作。設備GUI通過直觀導航方案提供輕松數據讀取。設備背面的可折疊支架可將其傾斜地支撐在任何平坦表面上，便于從上方觀察屏幕。設備采用USB 2.0 Type-C接口實現供電和電腦連接，而PM100D3表頭還提供藍牙連接并內置無線充電線圈。請?jiān)?em>面板標簽中查看前面板、后面板以及左側內凹接頭的各種特性的圖示和描述。

PM100D2表頭具有四種標準測量界面。第一種選項是數值顯示模式，適用于標準功率和能量讀數，并在數值下方展示了條形圖。第二種選項是模擬設備常見的調節指針；但是，它已經過優化，可在顯示屏上實現數值讀取，而數值功率測量值顯示在指針下方。第三種是帶折線圖的數據記錄功能，便于精細調節CW和脈沖光源并描繪功率隨時間的變化。第四種是統計界面，不僅了記錄數據的描述性統計量，包括均值、標準差、最大值、最小值、中位數、第一四分位數和第三四分位數，還顯示了分布的箱線圖。記錄的數據將被保存到內存中，可通過設備數據查看器打開和瀏覽。在上述四種測量界面中，平均功率或峰值功率可使用光電二極管探頭進行測量。

PM100D3表頭不僅包含PM100D2表頭的四種界面，還多兩種測量界面：合格/不合格分析界面以及示波器界面。Pass/Fail分析界面設計用于生產與服務的質量控制，可快速確定組件的功率傳輸是否達標，也就是高于還是低于用戶設定的限值。管理員用戶可為自己和普通用戶配置絕對功率與相對損耗測量限值，PM100D3表頭最多支持三名用戶。示波模式可像示波器一樣控制功率計，用于采集交流或CW信號，支持來自探頭的可配置觸發器或進入設備后面板AUX接頭的輸入觸發器(請?jiān)?em>引腳圖標簽中查看AUX接頭的細節)。數據記錄、Pass/Fail判定以及示波模式可針對每位PM100D3表頭的用戶單獨啟用或禁用。請?jiān)?em>交互演示標簽中查看設備GUI的虛擬版本，以此預覽兩個表頭的特性，從中可選擇使用光電二極管或熱敏功率探頭進行虛擬測量。

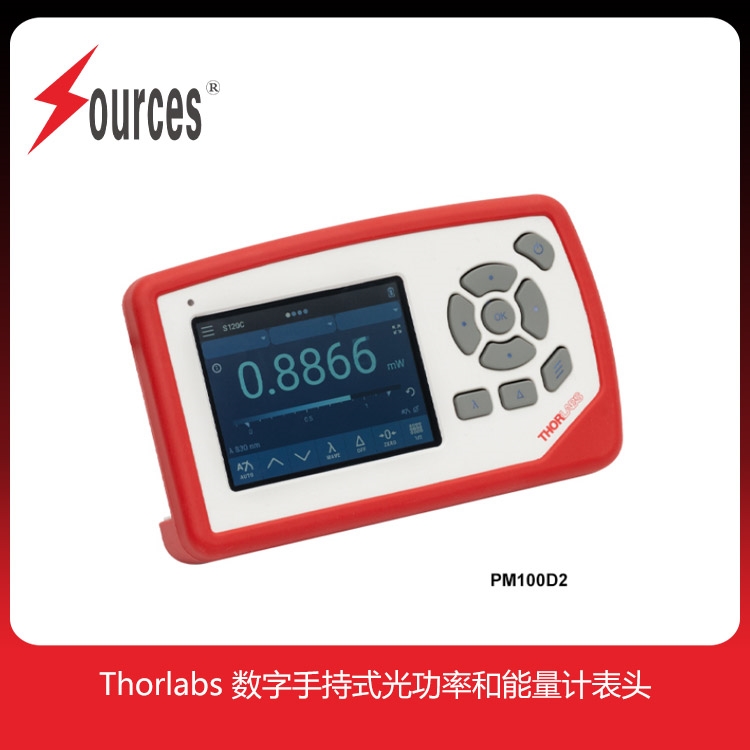

• Thorlabs 數字手持式光功率和能量計表頭

數字手持式光功率和能量計表頭

PM100D2和PM100D3光功率和能量計表頭配備3.5英寸大尺寸觸摸屏，支持亮度與背景色調節，并內置8 GB eMMC閃存用于數據存儲。請注意，探頭未包含在表頭中。兩種表頭都兼容下方銷售的40余種光電二極管、熱敏及熱釋電探頭。PM100D3表頭還兼容我們的熱敏位置和功率探頭。

PM100D2表頭具有四種標準測量界面：測量功率的數值顯示(帶條形圖)、模擬指針、帶折線圖的數據記錄界面、帶描述性統計的數據記錄界面(包括均值、最小值、最大值、中位數、第一四分位數和第三四分位數以及記錄數據的箱線圖)。PM100D3表頭還額外提供Pass/Fail分析以及示波界面。Pass/Fail分析設計用于生產與服務的質量控制，旨在通過可視化方式提示測量值是否處于預設功率范圍內，無需讀取精確功率數值。管理員用戶可為自己以及最多兩名其他用戶設置相對或絕對功率限值。示波模式可便捷地監測交流或CW功率信號，功能類似于示波器。外部觸發信號可通過附帶的26針AUX接口輸入(詳見引腳圖標簽)，而探頭信號也可作為觸發源。請?jiān)?em>交互演示標簽中查看兩種設備的虛擬GUI，可選擇光電二極管或熱敏功率探頭進行虛擬測量。PM100D3表頭額外支持無線充電(充電器需另外購買)及藍牙連接功能。兩種表頭都兼容Thorlabs的光學參數監測(OPM)軟件，可通過電腦執行設備支持的所有測量功能。

兩種表頭的長壽面鋰聚合物電池可通過USB Type-C接口充電；使用附帶的USB Type-C轉Type-A線纜連接USB電源(比如我們的DS5電源)或帶USB端口的電腦即可充電。PM100D3表頭的無線充電線圈兼容任何額定功率5 W、電流最大1 A的無線充電發射器(需另外購買)。兩種表頭都經過出廠校準并附校準證書；請?jiān)?em>發貨清單標簽中查看每個型號包含的物品清單。我們建議每年校準以實現準確的測量結果。
